Катушка зажигания

Доброго времени суток.

Занялся ремонтом своей Мони, снял ВВ провода с катушки зажигания. Не запомнил куда какой втыкается. На катушке никаких меток нет. Куда какой цилиндр втыкать? Там получается, что некоторые провода, по длинне, подходят к нескольким контактам. В мануалах тоже ничего не нашел. Подскажите, пожалуйста если кто знает.

Вот тут глянь последнюю фотку внизу - видно как идут. http://mondeoclub.ru/photo_faq/maf.htm

Кажется так:

1 3

4 2

Свечи слева направо если считать, стоя лицом к капоту.

Ага точно, спасибо за инфу!

Доброго времени суток.



Занялся ремонтом своей Мони, снял ВВ провода с катушки зажигания. Не запомнил куда какой втыкается. На катушке никаких меток нет. Куда какой цилиндр втыкать? Там получается, что некоторые провода, по длинне, подходят к нескольким контактам. В мануалах тоже ничего не нашел. Подскажите, пожалуйста если кто знает.

Я тоже думал, что там нет меток. Пока не протер катушку от грязи...

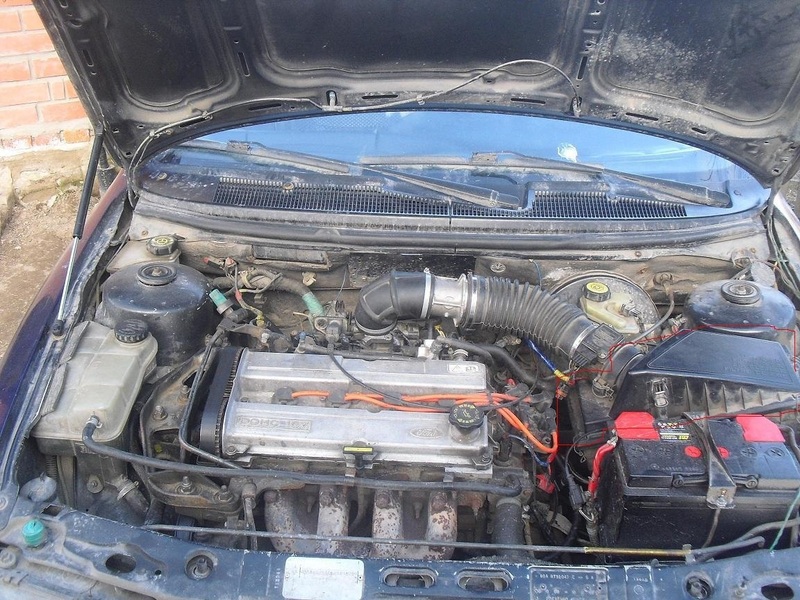

Возник наводящий вопрос после прочитанной статьи из книги по ремонту форда мондео, там написано следующее на картинке увидите

если считать цилиндры двигателя начиная с стороны ремня грм или бака системы охлаждения начиная с первого по порядку (A)1234 , а руководство в книге пишут (B)1342, как считать и как должно быть по фордовски

встать спереди машины лицом к двигателю

нумерация цилиндров слева-направо сверху вниз (как читаем и пишем)

на I4

1 2 3 4

на v6

1 2 3

4 5 6

а зажигание идёт уже не в таком порядке (1-4 2-5 3-6 или что-то типа этого)

UPD. исправил

встать спереди машины лицом к двигателю

нумерация цилиндров справа-налево сверху вниз

на I4

1 2

3 4

вы меня хотите запутать СЕр в этих проводах ещё больше, с право-налево или с лева на право ???????

так я вам дал наглядную картинку всмотритесь пожалуйста, или я что-то не так нарисовал

блин, спать пора, нумерация цилиндров как пишем,слева направо, на картинке вариант А

Возник наводящий вопрос после прочитанной статьи из книги по ремонту форда мондео, там написано следующее на картинке увидите

если считать цилиндры двигателя начиная с стороны ремня грм или бака системы охлаждения начиная с первого по порядку (A)1234 , а руководство в книге пишут (B)1342, как считать и как должно быть по фордовски

Всё правильно написано. Цилиндры считаются и подключаются провода по порядку 1-4, а вот "порядок зажигания" - это как образуется искра в цилиндрах, т.е. 1342.

Всё правильно написано. Цилиндры считаются и подключаются провода по порядку 1-4, а вот "порядок зажигания" - это как образуется искра в цилиндрах, т.е. 1342.

По факту да, а в инструкции по ремонту пишут наоборот, ох уж этот иностранный язык до форума доведёт

На катушке номера цилиндров. Так и подключать, 1-1, 2-2. При неправильном подключении просто не заведёшь, а так ничего не будет. Переставить правильно и всё нормально.

а вроде искра идет порарно в цилиндры. т.е. 1 с 3 одновременно прошивает и 2 с 4 тоже. если их перепутать тоже не должно быть ничего страшного.

1 цилиндр со стороны ремня ГРМ.

а вроде искра идет порарно в цилиндры. т.е. 1 с 3 одновременно прошивает и 2 с 4 тоже. если их перепутать тоже не должно быть ничего страшного.

1 цилиндр со стороны ремня ГРМ.

не прав чуть

перепутал с фазировкой

кидает

на 1-4

и 3-2

точно.. запутался. то зажигание происходит.

итог 1 и 4 цилиндры равнозначно как и 2 и 3, если перепутать провода между ними ничего не случится.

Всем доброго времени, у меня такой вопрос, есть ли у кого-нибудь распиновка разъема который идёт к катушке зажигания, просто хочу поставить от 10 а как потом соединить провода разъемов не знаю, тоесть не могу найти схему разъема Моники 1998 года.

30 минут назад, Vitaliy_ сказал:

Всем доброго времени, у меня такой вопрос, есть ли у кого-нибудь распиновка разъема который идёт к катушке зажигания, просто хочу поставить от 10 а как потом соединить провода разъемов не знаю, тоесть не могу найти схему разъема Моники 1998 года.

от таза катуха

по краям импульсы

центральный 12в

на форде   по краям  это импульсы

центральный   12в

тоесть можно подключить  также как и на фордовской  на  фишке питания   с 1-2-3 контакт   меняются местами  провода   3 на 1   а 1 на 3

от зависимости  какие  провода

слева к блоку  допустим  1-4 котел  справа  2-3

можно перевернуть

слева  2-3   справа 1-4

все зависит какие провода будут стоять

фото провода  от таза

@visla спасибо большое.

@visla Просто иза чего начал на катушку грешить, свечи поменял новые поставил, брони провода проверил не пробивают всё с ними ок. Когда запускаешь двигатель и хочешь дать газу , она тупит если газ нажимаешь в пол то она на подобие задыхается и чуть не глохнет , жду 5 минут прогрева до такого более менее состояни и пидаль чуть лучше работает, бензонасос проверял с ним все ок, так что остаться катушка зажигания.

4 минуты назад, Vitaliy_ сказал:

@visla Просто иза чего начал на катушку грешить, свечи поменял новые поставил, брони провода проверил не пробивают всё с ними ок. Когда запускаешь двигатель и хочешь дать газу , она тупит если газ нажимаешь в пол то она на подобие задыхается и чуть не глохнет , жду 5 минут прогрева до такого более менее состояни и пидаль чуть лучше работает, бензонасос проверял с ним все ок, так что остаться катушка зажигания.

катушка шить может , бывает также смотрят ее состояние   можно  использовать или подменную для проверки или сделать разрядник. если на вид катуха живая

провода  тестером звонил?

не обязательно дело  в катухе

давление бензина проверил  как положено или как обычно все проверяют просто есть давление и хрен с ним?

по твоему  вопросу также лямбда и маф  также попадает под энто дело

@visla Провода новые ставил, к датчику лямды не лазил у нас вроде их 2 стоят с переди катализатора и с зади него.Маф что значит? Бензин просто посмотрел есть давлине , не мерил . Я хотел по шине подключится но не один адаптер не подключается к мозгам сам видет параметры , напряжение но ошибки мне пишет что их нету. Я бы понял по ошибкам куда копать, но Моника сопротивляется.

1 час назад, Vitaliy_ сказал:

@visla Провода новые ставил, к датчику лямды не лазил у нас вроде их 2 стоят с переди катализатора и с зади него.Маф что значит? Бензин просто посмотрел есть давлине , не мерил . Я хотел по шине подключится но не один адаптер не подключается к мозгам сам видет параметры , напряжение но ошибки мне пишет что их нету. Я бы понял по ошибкам куда копать, но Моника сопротивляется.

лямбда 1

Маф   это дмрв

давление бенза померяй как положено

давление промеришь  как положено сразу понятно будет

лямбду просто отключить обнулить мозги  если глючит  и прокатиться

маф  либо тестером звонить либо  снять с него разъем и  проехаться

@visla хорошо, спасибо попробую
