08.12.2018 в 22:03, Ivaness сказал:

@UAP777

У меня именно 2 отдельных диска, скачанных с того торента: 464410-5280_update_4.40.ISO (531 392 КБ) и Denso Ford East Europe 2010.iso (3 280 384 КБ). Кнопка автообновления была отжата (белая), но я не стал её активировать, а нажимал другую кнопку в меню:

  Скрыть контент

Другой фотки нету. Может мой диск не прочитался? Когда нажал эту кнопку, то вошел ещё в подменю, но там всё было не активно! Записывал диск на Verbatim CD-R прогой Nero, наименьшая скорость там 8! Но почему тогда не стерло старое ПО? И карты отлично работают!

На фото не кнопка АВТООБНОВЛЕНИЕ П/О это кнопка ОБНОВЛЕНИЕ П/О - жмите не бойтесь - выйдет  инфа  SH4 и Ccar 16LX - то что зашито в Денсо и что записано на диске обновления П/О - если диск в блоке навигации. Если диска в блоке нет - тогда  инфы про ПО на диске не будет - втолкните диск в блок - инфа появится.

Если зашитое ПО в SH4 и Ccar 16LX такое же как на диске то смысла менять его нет. Если зашитое ПО в SH4 и Ccar 16LX старое а на диске новое тогда жмите на белые кнопки - начать обновление. Далее всё описано на 1 странице.

Диск с новым П/О может не читаться из-за выработки линзы блока навигации - диск не распознается и, соответственно, старое ПО не сотрётся и новое ПО не запишется.

Вот, нашел в Инете фото кнопки SW Update, на которую я нажимал:

Или это кнопка информации о нынешнем ПО?

Тут файлы диска обновления:

Ivaness

Это кнопка ОБНОВЛЕНИЕ П/О - про неё описал выше - жмите и увидите информацию.

На вашем фото из инета - блок навигации  4М5Т-10Е887 - АF с  ПО 04.40 ( 28/03/2006)

Тут недавно порешали - https://www.drive2.ru/l/517873826046935276/

Диагностика - https://www.fordwiki.co.uk/index.php/Touchscreen_Sat_Nav_-_Information_and_Diagnostics_-_PART_1

Кнопка АВТООБНОВЛЕНИЕ П/О :

Но мне всё-равно интересен момент! Почему карты 2010 года читает, и не плохо, старое ПО? Что даст обновление?

В 08.12.2018 в 23:02, Ivaness сказал:

Но мне всё-равно интересен момент! Почему карты 2010 года читает, и не плохо, старое ПО? Что даст обновление?

В настоящей теме начиная с 1 страницы обсудили почти всё - перечитайте комменты. Что зашито в протоколе обновления - могут рассказать спецы. Если вам интересно - обратитесь к  ИТ программисту - пусть сравнит два ПО и разъяснит отличия. Обновлять ПО или нет - решайте сами.

Нужна помощь!!!...

Суть- при заводке автомобиля (или просто включив) магнитола (Denso DVD Navigationssystem Touchscreen CTS NAV MODULE) начинает сама переходить в разные режимы (ввода кода, радио, настройки, климат затем выключится потом снова включится, попросит ввести код- выключается, моргает- гаснет и так далее, выключить с кнопки нельзя (не реагирует), но климат выключается, если выключить зажигание все равно продолжает включатся переходить в разные режимы и выключатся. НО!! если так проехать или подождать на заведенной машине, начинает работать в штатном режиме, только не видит телефона!! Вопрос как это исправить?

Предисловие- все это началось после того как при выполнении работ по ремонту машины в гараже у знакомого посадили аккумулятор слушая музыку. На следующий день мой знакомый, придя пораньше меня поставил на зарядку аккумулятор, не снимая клеммы (автомобиля), увидев это, я клеммы снял с аккумулятора и продолжил зарядку его без них. После ремонта машины, выезжая из гаража началась- игра магнитолы (глюк), я сначала подумал, что причина в аккумуляторе, но после полной его зарядки, все продолжилась и это не помогло.  Раньше бывали моменты, когда у меня не работал блютуз и не было связи с телефоном, но после само собой снова все начинало работать в штатном режиме.

За ранние большое спасибо все откликнувшимся.

13 часов назад, stytz сказал:

Нужна помощь!!!...

Суть - при заводке автомобиля (или просто включив) магнитола (Denso DVD Navigationssystem Touchscreen CTS NAV MODULE) начинает сама переходить в разные режимы (ввода кода, радио, настройки, климат затем выключится потом снова включится, попросит ввести код- выключается, моргает- гаснет и так далее, выключить с кнопки нельзя (не реагирует), но климат выключается, если выключить зажигание все равно продолжает включатся переходить в разные режимы и выключатся. НО!! если так проехать или подождать на заведенной машине, начинает работать в штатном режиме, только не видит телефона!! Вопрос как это исправить?

У вас заглючил блок Блютуз. Сбой происходит из-за применения зарядного устройства аккумулятора, пускового устройства или пускового аккумулятора при соединённых клеммах аккумулятора авто.

Теперь:

1) - заглушите авто, отсоедините клемму аккума на 15 мин., отсоедините блок Блютуз.  По прошествии 15 мин подсоедините клемму, заведите авто. Запустите магнитолу без подсоединённого блока Блютуз - должна заработать нормально.

2)  - заглушите авто, отсоедините клемму аккума,  подсоедините блок блютуз, подсоедините клемму аккума. заведите авто, запустите магнитолу - телефон/блютуз не включайте.

3)  - заглушите авто и  снова отсоедините клемму аккума  на 15 мин., подсоедините  клемму, заведите авто, запустите магнитолу опробуйте Блютуз - всё должно заработать.

Если  магнитола не заработала нормально то повторите процедуру описанную выше ещё раз.

Если  уж и повтор не поможет тогда нужно менять прошивку блока  Блютуз или менять блок.

Блок располагается в торпедо под печкой. Снимается нижняя боковина с стороны пассажира и блок доступен.

Диагностика - https://www.fordwiki.co.uk/index.php/Touchscreen_Sat_Nav_-_Information_and_Diagnostics_-_PART_1

Важно. Все действия с блоком Блютуз (съём разъёма/подключение) должны производиться с отсоединённой клеммой аккума.

1 час назад, UAP777 сказал:

У вас заглючил блок Блютуз. Сбой происходит из-за применения зарядного устройства аккумулятора, пускового устройства или пускового аккумулятора при соединённых клеммах аккумулятора авто.

Теперь:

1) - заглушите авто, отсоедините клемму аккума на 15 мин., отсоедините блок Блютуз.  По прошествии 15 мин подсоедините клемму, заведите авто. Запустите магнитолу без подсоединённого блока Блютуз - должна заработать нормально.

2)  - заглушите авто, отсоедините клемму аккума,  подсоедините блок блютуз, подсоедините клемму аккума. запустите магнитолу - телефон/блютуз не включайте.

3)  - заглушите авато и  снова отсоедините клемму аккума  на 15 мин., подсоедините  клемму,  запустите магнитолу опробуйте Блюютуз - всё должно заработать.

Если  магнитола не заработала нормально то повторите процедуру описанную выше ещё раз.

Если  уж и повтор не поможет тогда нужно менять прошивку блока  Блютуз или менять блок.

Блок располагается в торпедо под печкой. Снимается нижняя боковина с стороны пассажира и блок доступен.

Диагностика - https://www.fordwiki.co.uk/index.php/Touchscreen_Sat_Nav_-_Information_and_Diagnostics_-_PART_1

Важно. Все действия с блоком Блютуз (съём разъёма/подключение) должны производиться с отсоединённой клеммой аккума

Большое спасибо буду действовать, результат сообщу.

Добрый день всем форумчанам.Может кто подскажет есть в наличии штатная навигация от мондео и есть мондео без такой приблуды.Вопрос есть практическая возможность установить этот девайс?если таки да то что для этого нужно(есть в наличии сам навигатор кусок косы с проводами двд блок с фишками gps антена.)слышал что в авто должна присутствовать какая то  шина CAN как узнать есть или нет где копать?спасибо.

marefico

Эта тема посвящена установке и эксплуатации магнитолы с навигацией Денсо. Попробуйте набраться терпения и перечитать начиная с 1 страницы. На дорестайл  эту магнитолу установить можно с переделками климат-контроля - вот тема в клубе -

На дорестайле КАН шина - 2 провода берутся с блока  комфорта GEM. По конкретным вопросам установки магнитолы Денсо в ФМ-3 дорестайл пишите в личку - расскажу.

В 15.01.2019 в 09:25, UAP777 сказал:

marefico

Эта тема с первой страницы посвящена установке и эксплуатации магнитолы с навигацией Денсо. Попробуйте набраться терпения и перечитать начиная с 1 страницы. На дорестайл  магнитолу установить можно с переделками климат-контроля - вот тема в клубе -

На дорестайле КАН шина - 2 провода берутся с блока  комфортности GEM. По конкретным вопросам установки магнитолы Денсо в ФМ-3 дорестайл пишите в личку - расскажу.

спасибо за отклик.дойдут руки обращусь обязательно.еще раз спасибо.

Добрый день. Подскажите, кто знает : можно ли заменить данную магнитолу, поставив отдельный блок климата, на какую нибудь китайскую 2 Din с андроидом? Нужно ли для этого что-то переделать? Буду признателен за любую полезную информацию.

09.07.2019 в 16:42, Vitvitebsk сказал:

Подскажите, кто знает:  можно ли заменить данную магнитолу, поставив отдельный блок климата, на какую нибудь китайскую 2 Din с андроидом? Нужно ли для этого что-то переделать?

Всё реально, переделка не понадобится - только элементарная замена.

Нужно иметь: рамку от магнитолы Сони или от 6000СД (стоит дешевле), отдельный блок климат-контроля ФМ-3 с кнопкой AUTO, рамку часов 2 ДИН (на Денсо рамка часов 3 ДИН).

Меняется рамка Денсо на рамку 6000СД с отдельным блоком КК (фишки одинаковые), с рамкой часов (часы, кнопки и фишки одинаковые) и ставится любая магнитола с переходной рамкой и с адаптером подключения проводки.

Подскажите, подойдет ли дензо с фокуса на нашу моню, хотя бы на запчасти.Серийник в моне на м, а в фокусе на v/

14.10.2019 в 21:03, Siarguk сказал:

Подскажите, подойдет ли дензо с фокуса на нашу моню, хотя бы на запчасти. Серийник в моне на м, а в фокусе на v/

Магнитола с навигацией Денсо ФФ-2, С-Мах - форма лицевой панели - квадрат с закруглением в нижней части, климат-контроль двухзонный.

Можно использовать на запчасти для ФМ-3, серийник роли не играет:

- радио/сд модуль АСМ/ACU - переставляется простой заменой, шлейфа нет, запускается своим кодом. Нужно будет ЕЛМкой поменять конфигурацию АСМ/ACU: салон, динамики с твиттерами, вписать свой ВИН. В принципе можно и не менять - всё будет работать но высокие частоты будут плохо слышны т.к. на Фокусе стоит 2х компонентная акустика.  В диагностическом МЕНЮ магнитолы нужно поставить - CD 132;

- металлическую рамку с креплениями магнитолы;

- сенсорный экран - тачскрин;

- кнопки - вытаскиваются и переставляются.

Не подходят на ФМ-3:

- блок климат контроля т.к. он 2х зонный;

- блок экрана 7М5Т 10Е889 АА  - 2х зонный;

- плата кнопок - 2х зонная;

- рамка лицевой панели - квадрат с закруглением в нижней части.

Блок навигации подходит но нужно в него прописывать ВИН который зашит в ГУ и блоке климата.

Распиновка разъёмов ГУ и блока навигации ФФ-2 соответствует ФМ-3 - кроме блока КК.

Спасибо, друг

добрий день, скиньте кто нибудь обновление 4.4 и карты

7 минут назад, petrovich92 сказал:

добрий день, скиньте кто нибудь обновление 4.4 и карты

В этой теме в сообщениях есть ссылки для скачивания. Придётся потрудится прочитать..

они не рабочие

2 часа назад, petrovich92 сказал:

они не рабочие

Значит вы не всё прочитали. Даже на этой странице в втором сообщении есть ссылки.

после снятия клеммы не работает радио, как решить проблему ??  пытаюсь снять клемму на 15 мин

17.11.2019 в 14:29, petrovich92 сказал:

после снятия клеммы не работает радио, как решить проблему ??  пытаюсь снять клемму на 15 мин

Если магнитола работала до снятия клеммы то проблемы нет. Проверьте квадратный разъём магнитолы и разъём антенны. Включайте магнитолу и вводите код.

17 часов назад, UAP777 сказал:

Если магнитола работала до снятия клеммы то проблемы нет. Проверьте квадратный разъём магнитолы и разъём антенны. Включайте магнитолу и вводите код.

ничего не допомгло, магнитола включилась и не просила код

В 18.11.2019 в 09:52, petrovich92 сказал:

ничего не допомгло, магнитола включилась и не просила код

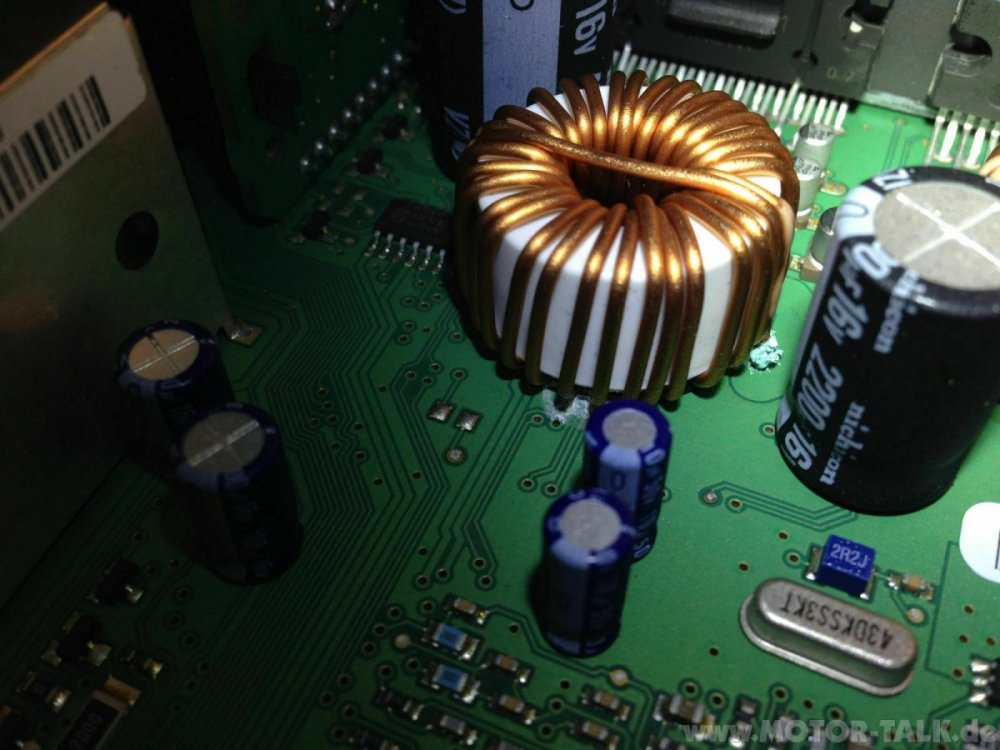

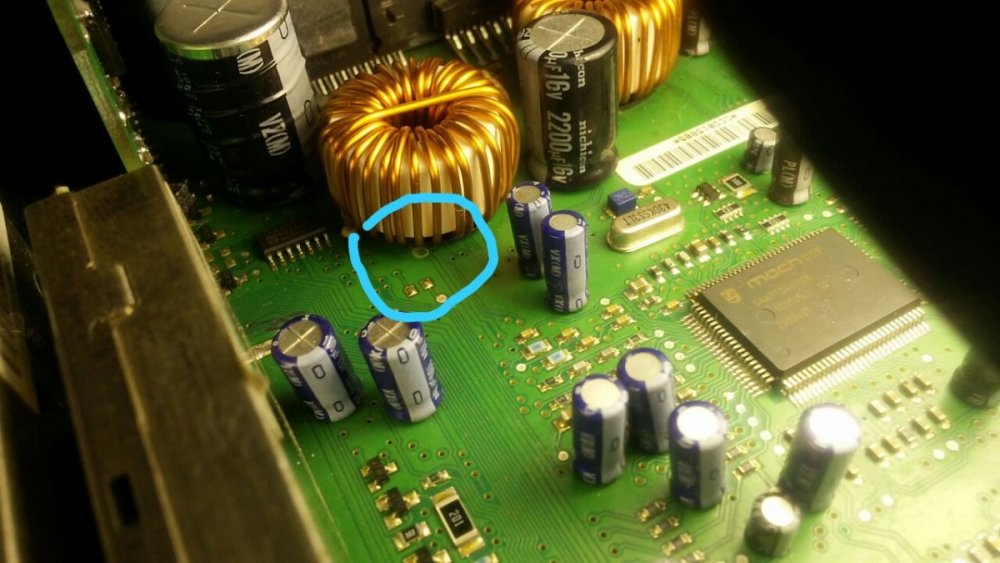

Если на экране в прямоугольниках вместо радиостанций появились цифры и магнитола не запрашивает код это говорит об отсутствии питания на процессоре из-за отсутствия контакта ножек дросселя с дорожками в 4х слойной плате. В результате не подаётся питание на микроконтроллер/процессор Моторола радио/сд модуля и магнитола без питания не включается. Восстановить контакт может радиомастер, нужно только учесть то что плата радио/сд модуля Денсо 4х слойная. Схема платы радио/сд модуля Денсо соответствует схеме Сони ФМ-3 и Сони ФФ-2 2003 - 2007 годов выпуска.

То есть восстановить работу этой маг-лы можно перестановкой только платы с СОНИ?
