    Распиновка разъемов автомагнитол Ford

    Список известных контактов.


    Разъём питания:
    1 - B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от батареи.
    2 - GND или GROUND или K31 или просто Указан минус = Общий провод (Масса).
    3 - A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = Питание подаётся с замка зажигания.
    4 - N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
    5 - ILL или LAMP или Обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
    6 - Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной (Mercedes) или на активную для других (не всегда).
    7 - MUTE или Mut или mu или Изображение перечеркнутого динамика или TEL или TEL MUTE = Вход приглушения звука при приеме звонка телефона.
    8 - GALA или GAL = Вход датчика скорости. Автоматическая регулировка уровня звука(увеличение) при увеличении скорости автомобиля (более современное применяется а магнитолах PIONEER DEH 945R функция компрессии звука, магнитола имеет измерительный микрофон).

    Разъём акустики:
    1 - R = Динамик правый.
    2 - L = Динамик левый.
    3 - FR+, FR- или RF+, RF- = Динамик передний - правый (Соответственно плюс или минус).
    4 - FL+, FL- или LF+, LF- = Динамик передний - левый (Соответственно плюс или минус).
    5 - RR+, RR- = Динамик задний - правый (Соответственно плюс или минус).
    6 - LR+, LR- или RL+, RL- = Динамик задний - левый (Соответственно плюс или минус).
    7 - GND SP = Общий провод динамиков.

    Другие контакты:
    1 - Amp = Контакт управления включением питания внешнего усилителя
    2 - DATA IN = Вход данных
    3 - DATA OUT = Выход данных
    4 - Line Out = Линейный выход
    5 - CL = ???
    6 - REM или REMOTE CONTROL = Управляющее напряжение (Сабвуфер, Усилитель)
    7 - ACP+, ACP- = Линии шины (Ford)
    8 - CAN-L = Линия шины CAN
    9 - CAN-H = Линия шины CAN
    10-K-BUS = Двунаправленная последовательная шина (К-line)
    11-SHIELD = Подключение оплётки экранированного провода.
    12-AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
    13-ATX+ = ???
    14-ATX-MUT = ???
    15-CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
    16-SW+B = Переключение питания +B батареи.
    17-NAVI = ???
    18-SEC IN = Второй вход
    19-DIMMER = Изменение яркости дисплея
    20-ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
    21-ASC IN и ASC OUT = ???
    22-SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
    23-SDV или SDVC = ???
    24-SWC = ???
    25-LINE OUT, LINE IN = Линейный выход и вход, соответственно.
    26-TIS = ???
    27-D2B+, D2B- = Оптическая линия связи аудиосистемы
    28-BRAKE = Подключается к ручнику. Если посадить на массу то возможен просмотр видео при движении.






    FORD FX3000 MADE IN KOREA BY INTERCONTI A94 SX 18 C 8122 AA
    Разъёмы а/магнитол Ford


    FORD SOUND 2000
    Разъёмы а/магнитол Ford


    FORD 2006 RDS (Portugal)FORD 4500 (made in Brazil)FORD 5000 RDS (Portugal) part no. 96AP-18K876-CC FORD 7000 RDS (Portugal) part no. 95GB-18K876-BA
    Разъёмы а/магнитол Ford


    FORD 5000 RDS EON (Portugal) part no. 98AP-18K876-BC
    Разъёмы а/магнитол Ford


    FORD 3000, FORD 4000 (Разновидность разъёма)
    Разъёмы а/магнитол Ford



    FORD 5000, FORD 6000, FORD 7000 (Разновидность разъёма)
    Разъёмы а/магнитол Ford


    FORD 6000 CD
    Разъёмы а/магнитол Ford


    FORD 6000CD (7S7T)
    Разъёмы а/магнитол Ford


    FORD Mondeo, Galaxy, Mazda, Ford CD MP3
    Разъёмы а/магнитол Ford


    FORD 2006 R (VW SHARAN, FORD GALAXY)
    95VW-18K876-JB FDZ7R2WM059374 Made In Portugal
    Разъёмы а/магнитол Ford


    FORD Windstar
    Разъёмы а/магнитол Ford


    FORD 1998 - 1999 года выпуска.
    Разъёмы а/магнитол Ford


    FORD 2007 RDS.
    Разъёмы а/магнитол Ford


    FORD E-STR 22DPS710
    A91SX-18K876-EA (INTERCONTI)
    Разъёмы а/магнитол Ford


    FORD 2007 RDS 94FP-18K876-HA (Без внутреннего усилителя НЧ)
    FORD 2007 SOUND2 RDS VWZ7Z3 (Без внутреннего усилителя НЧ)
    Разъёмы а/магнитол Ford


    FORD 2500 (4S61-18K876-BA)       FORD 3500 (4S61-18K876-BA)
    FORD 4500 (2S61-18C815-AF)        FORD 4500 (4S61-18C815-AA)


    Разъёмы а/магнитол Ford

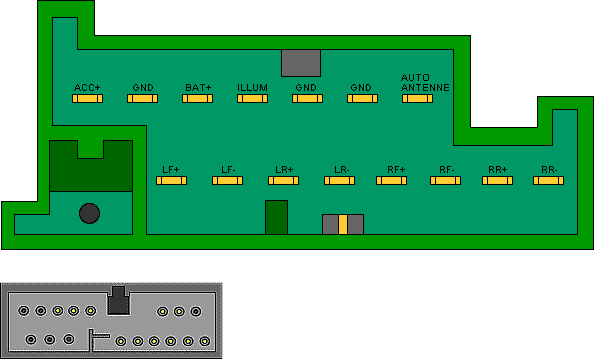

    FORD 6006E CD RDS EON (1S7F-18C815-AD) VISTEON
    Разъёмы а/магнитол Ford


    FORD 6000 MNE MP3
    Разъёмы а/магнитол Ford


    FORD 5000C
    Разъёмы а/магнитол Ford


    FORD F57F-18C852-BE (made in Mexico)
    Разъёмы а/магнитол Ford


    FORD Radio Navigation System BP1422 (Germany)
    Разъёмы а/магнитол Ford


    FORD YL1F-18C870-JA (made in Mexico)
    Разъёмы а/магнитол Ford


    FORD Radio Navigation System BP1422 (Germany)
    Разъёмы а/магнитол Ford


    FORD 2028 (89GB-19B160-AA) Made In Japan
    PRODUCED BY SONY CORPORATION
    Магнитола не имеет собственных усилителей мощности
    Разъёмы а/магнитол Ford


    FORD 2008 RDS Made in Portugal
    Разъёмы а/магнитол Ford


    FORD 1L2F-18C868-BB Made in MEXICO
    Разъёмы а/магнитол Ford




    FORD 4R3T-18C815-HU
    Разъёмы а/магнитол Ford

    Разъёмы а/магнитол Ford

    Разъёмы а/магнитол Ford



    FORD Avic-1377ZF
    Ford part № 8R3T-18K931-EA
    Pioneer ref № Avic -XD1377ZF
    Разъёмы а/магнитол Ford
    Фото распиновки разъёма


    FORD CD132-MP3/CDS
    Разъёмы а/магнитол Ford


    Ford 2007RDS 95GP-18K876-CA
    Разъёмы а/магнитол Ford


    FORD YU3F
    Разъёмы а/магнитол Ford

    Разъёмы а/магнитол Ford
